パルブラス® PB405 ロングステム・タイプ

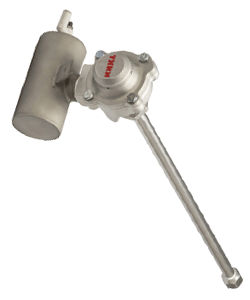

パルブラスPB405外観写真
独自の製品コンセプトによりホッパー、タンク内で発生したブリッジ、ラットホールを解決します。

ホッパーの上部からパルスエアー噴射ノズルを内部に向けて設置し、 その強力なパルスエアーにより閉塞個所に流動性を与え粉体材料の排出を促進します。
(イメージ図をご参照下さい)

エアーヘッダーの容量は0.25Lです。
これはイージージュニアの0.05Lより大きくまたエアーパルサーもパルブラスPB-4に使用しているものを使用しているために多くのエアーをノズルから噴射出来ます。

パルブラス PB-2の各種エアーヘッダーをオプション部品で接続する事が出来より多くのエアーを噴射する事が出来ます。

特徴

  • エアーパルサーとエアーヘッダーの組み合わせで強力なパルスエアーを発生します。
  • 移動式ホッパー、コンテナ、フレコンなどに最適です。
  • エアーパルサー機構により、強力なエアーパルスをノズルから噴出させ、閉鎖箇所を解消します。
  • 圧縮空気のみで駆動するため電気制御が不要です。
  • 付属のスピードコントロールバルブでパルス回数を変更できます。
  • タンク内の吹き払い清掃など多目的に使用できます。
  • オプション部品で用途に応じた幅広いご使用が出来ます。
  • ノズル形状、より大きな容量のエアーヘッダーなど各種用意しています。詳細はお問い合わせ下さい。
オプションノズルの例
オプションノズルの例

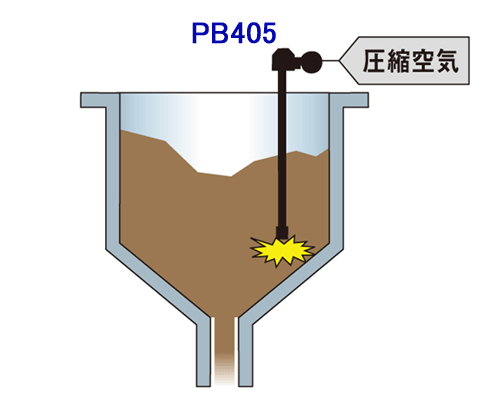

設置イメージ

パルブラスPB405 設置イメージ

製品仕様

圧縮空気供給圧力 0.4~0.6MPa
接続チューブ径 外径6mm 内径4mm
動作間隔 1~30sec
最高使用温度 40℃
エアーヘッダー容量 0.25L
質量 約1.3kg (オプション部品除く)
  • 注1)供給圧力範囲内で使用して下さい。
  • 注2)エアーパルスの動作間隔は1秒/回以上に設定して下さい。
  • 注3)駆動源は圧縮空気をご使用下さい。
  • 注4)エアーパルサー本体材質はアルミニウム製です(ステンレス製もご用意できますのでお問合せ下さい)
  • 注5)エアーヘッダーの材質はステンレス製です。

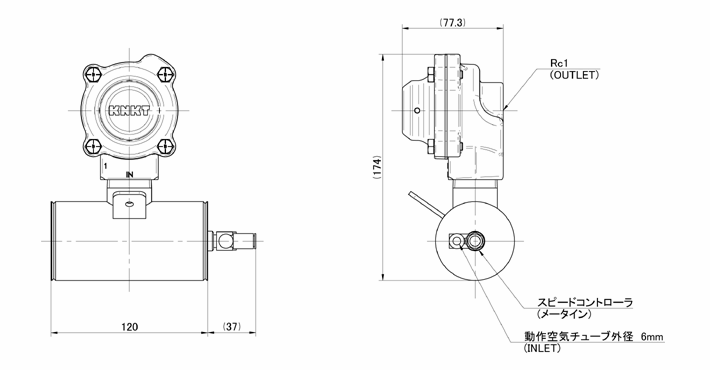

寸法図

図をクリックすると拡大表示します。
図の表示にはAdobe(R) ReaderなどのPDFファイル閲覧ソフトが必要です。
パルブラスPB405寸法図

製品カタログ

パルブラスミニのカタログを閲覧またはダウンロードできます。


カタログ閲覧にはAdobe(R) ReaderなどのPDFファイル閲覧ソフトが必要です。
記載事項は製品改良のため予告なく変更することがあります。
