パルブラス® PB4

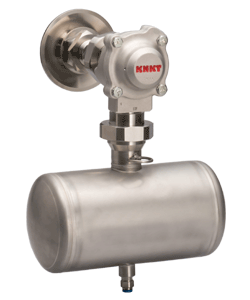

ブリッジブレーカー・ラットホールブレーカー パルブラスPB-4外観写真
粉粒体輸送工程ではホッパーからのスムーズな排出が求められます。

ホッパー内で発生するブリッジ、ラットホールなどの現象は排出効率を下げ、設備の稼働率低下にもつながります。

パルブラスPB4は、独自のエアーパルス発生技術により最小の空気量で粉粒体の閉塞を予防・改善・解決していきます。

従来の振動機やエアーレーターで解決出来ない場所にもご検討下さい。

特徴

  • ホッパー内壁面に沿ってパルスエアーを噴射。
  • 新設計の軽量エアーヘッダー(容量2L)の採用により、設置・保守が楽にできます。
  • ステンレスSUS304製ディスクを標準搭載。
  • 電磁弁やタイマーなどが不要で、圧縮空気のみで駆動します。
  • ハンマーなどの打撃音が無く、静粛な運転ができます。
  • ユニオンナット接続を採用し、設置および保守がやり易くなっています。
  • ATEXに準拠した防爆仕様も製作可能です。
ATEXマーク

用途例

トナー、色材、コークス、石灰、焼却灰、廃水処理剤、カーボンブラック、電子材料、食品原料、医薬原料、化粧品、肥料、飼料、砂、セメント、 樹脂ペレット、樹脂パウダ、樹脂粉砕粉、電池材料、製鋼粉塵、等を扱う各種ホッパー、サイロ、配管の詰まり対策にご使用頂いております

製品構成

『ディスク』『ノズル』『エアーパルサー』『エアーヘッダー』『スピードコントローラ』の主に5つから構成されています。
パルブラス製品構成

動作イメージ

動作原理

【その1】エアー充填
パルブラス動作原理1
コンプレッサーから供給された圧縮空気は、エアーヘッダー内、更にはダイヤフラムのオリフィスを通過し、装置内全体に充填されます。
【その2】マグネットバルブ解放
パルブラス動作原理2
マグネットの吸着力の限界まで装置内の圧力が上昇すると、マグネットバルブが開放されます。
【その3】ホッパー内へ流入
パルブラス動作原理3
装置内に充填されていた圧縮空気がダイヤフラムを押し上げてホッパー内に流入し、強力なエアーパルスが“詰まり”を解消します。

製品仕様

型式 ディスク径
(mm)
供給圧力
(MPa)
接続配管
(mm)
取付穴径
(mm)
動作間隔
(Sec)
空気量
(L/回)
エアヘッダー
容量(L)
質量
(kg)
PB‐415 65 0.4~0.6 外形φ6
(内径φ4)
22 1~60 1.0~2.0 0.5 3.3
80 3.4
100 3.5
PB‐420 65 0.4~0.6 外形φ6
(内径φ4)
27 1~60 1.5~3.0 1.0 4.5
80 4.6
100 4.7
PB‐425 80 0.4~0.6 外形φ6
(内径φ4)
35 1~60 2.0~6.0 2.0 3.5
100 3.6
  • 注1)供給圧力範囲内で使用して下さい。
  • 注2)空気又は不活性ガスをご使用下さい。
  • 注3)動作間隔は1秒以上に設定して下さい。
  • 注4)上記質量はステンレス製ディスク使用時のものです。

寸法図

パルブラスの寸法図を閲覧またはダウンロードできます。
図の表示にはAdobe(R) ReaderなどのPDFファイル閲覧ソフトが必要です。
PB415 SSディスク 65MM PB415寸法図プレビュー65mm仕様
SSディスク 80MM PB415寸法図プレビュー80mm仕様
SSディスク 100MM PB415寸法図プレビュー100mm仕様
PB420 SSディスク 65MM PB420寸法図プレビュー65mm仕様
SSディスク 80MM PB420寸法図プレビュー80mm仕様
SSディスク 100MM PB420寸法図プレビュー100mm仕様
PB425 SSディスク 65MM PB425寸法図プレビュー65mm仕様
SSディスク 80MM PB425寸法図プレビュー80mm仕様
SSディスク 100MM PB425寸法図プレビュー100mm仕様

製品カタログ

パルブラスPB4のカタログを閲覧またはダウンロードできます。


カタログ閲覧にはAdobe(R) ReaderなどのPDFファイル閲覧ソフトが必要です。
記載事項は製品改良のため予告なく変更することがあります。
